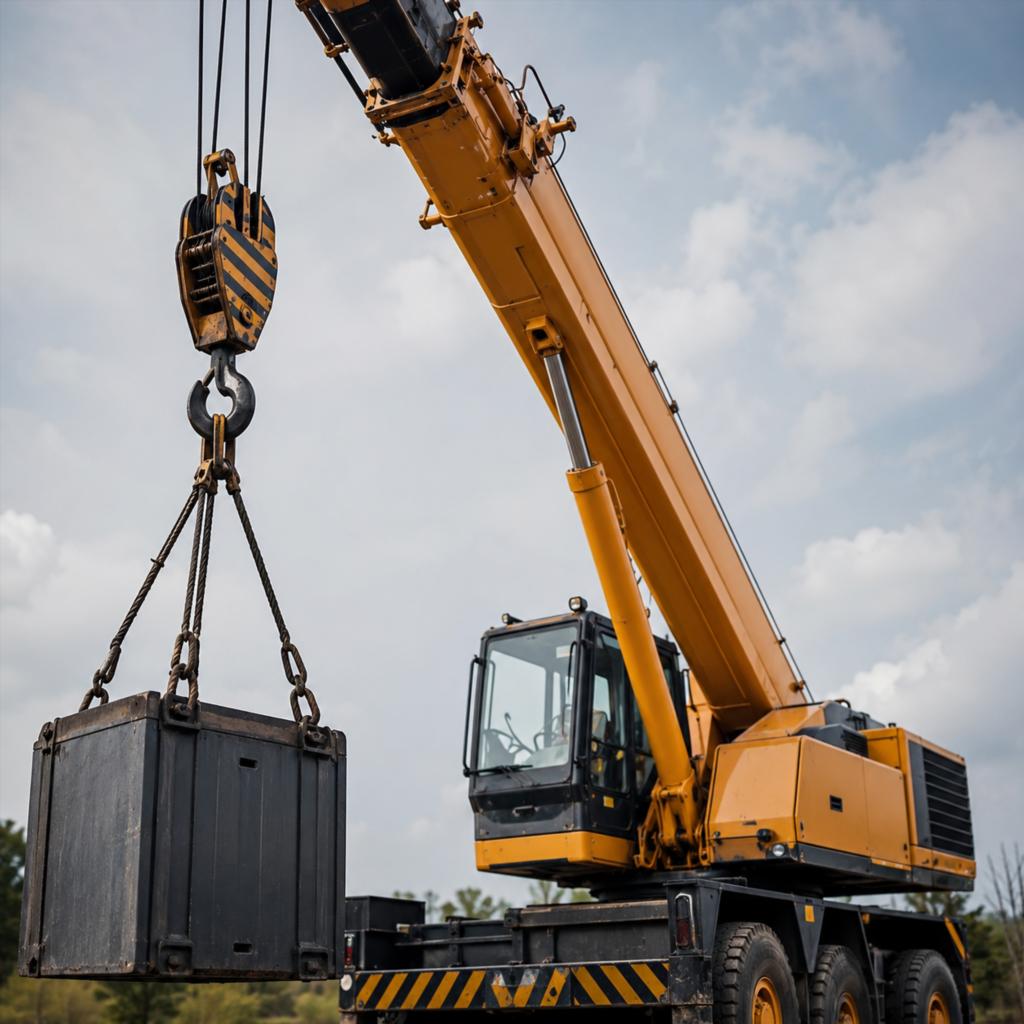

Медленный подъем груза у автокрана редко возникает без сопутствующих изменений в работе техники. Лебедка может вращаться с задержкой, движение становится неравномерным, а при увеличении массы скорость заметно снижается. Такие признаки встречаются при недостатке гидравлического масла, загрязнении фильтров, износе насоса, неисправности клапанов или повышенном сопротивлении в механизме лебедки.
Если диагностика подтверждает износ конкретного узла, для восстановления могут потребоваться фильтры, уплотнения, гидравлические клапаны, детали редуктора и другие запчасти на автокраны Zoomlion. Однако начинать ремонт с замены предполагаемо неисправных компонентов не стоит: одинаковый симптом способен появляться из-за неполадок в разных частях системы.
Снижение скорости подъема влияет не только на продолжительность рабочих операций. Оно может указывать на падение давления, внутренние утечки, перегрев масла или недостаточную мощность привода. Последовательная проверка помогает определить источник проблемы и избежать дальнейшего износа связанных механизмов.
Как проявляется снижение скорости подъема
Перед поиском причины важно уточнить, в каких условиях автокран работает медленнее обычного. Одинаковый внешний признак может быть связан с разными неисправностями.
Наиболее распространенные варианты:
- крюк медленно поднимается даже без груза;
- скорость снижается только при большой массе;
- подъем замедляется после прогрева гидравлического масла;
- проблема возникает на определенной высоте или длине стрелы;
- механизм работает рывками;
- одновременно снижается скорость поворота платформы или выдвижения секций;
- двигатель теряет обороты при включении лебедки;
- после остановки груз начинает понемногу опускаться.
Если медленно работает только лебедка, проверку начинают с ее гидромотора, редуктора, тормозного механизма и управляющего клапана. Когда снижение скорости затрагивает несколько операций, вероятнее общая проблема в насосе, фильтрации, гидравлической жидкости, приводе или системе управления.
Недостаточный уровень гидравлического масла
Низкий уровень рабочей жидкости относится к наиболее частым причинам нестабильной работы гидравлики. При нехватке масла насос может захватывать воздух. В системе появляются пена, шум, вибрация и задержка реакции на команды оператора.
Уровень проверяют при положении машины, предусмотренном инструкцией производителя. Автокран должен находиться на ровной площадке, а рабочие механизмы — в установленном для проверки состоянии. Простое доливание жидкости без поиска причины не решает проблему, если масло уходит через поврежденный рукав, уплотнение цилиндра, соединение или корпус узла.
Признаки возможной утечки:
- масляные следы под машиной;
- влажные соединения и штуцеры;
- загрязненные маслом рукава;
- падение уровня после каждой смены;
- масляная пленка на штоках гидроцилиндров;
- характерный запах нагретой рабочей жидкости.
Небольшая утечка не всегда образует заметную лужу. Масло может собираться внутри защитных кожухов, смешиваться с пылью или вытекать только при повышении давления.
Загрязнение гидравлических фильтров
Фильтры задерживают металлические частицы, продукты износа уплотнений, пыль и другие загрязнения. По мере заполнения пропускная способность фильтрующего элемента уменьшается. Насосу становится сложнее получать необходимый объем масла, из-за чего движение исполнительных механизмов замедляется.
Особенно заметно это при подъеме тяжелого груза, когда системе требуется высокий расход и устойчивое давление. На холостом ходу лебедка может работать почти нормально, а под нагрузкой скорость резко падает.
Почему фильтр засоряется раньше срока
Ускоренное загрязнение часто связано не только с длительной эксплуатацией. Причиной могут стать:
- несвоевременная замена масла;
- попадание воды или пыли в бак;
- разрушение внутреннего слоя рукавов;
- износ насоса или гидромотора;
- применение неподходящей рабочей жидкости;
- загрязнение при ремонте и разборке соединений.
Если новый фильтр быстро забивается повторно, необходимо проверить состояние всей системы. Большое количество металлической стружки может указывать на разрушение трущихся деталей.
Неподходящее или изношенное гидравлическое масло
Рабочая жидкость передает энергию, смазывает детали, отводит тепло и защищает внутренние поверхности от коррозии. Ее характеристики напрямую влияют на скорость и стабильность работы автокрана.
Слишком вязкое масло плохо проходит по каналам при низкой температуре. Насос испытывает повышенное сопротивление, а механизмы реагируют на команды с задержкой. Чрезмерно жидкая рабочая среда не обеспечивает нужного уплотнения зазоров, что увеличивает внутренние перетечки.
Со временем масло окисляется, загрязняется и теряет свойства. В нем могут появляться вода, воздух, продукты износа и лаковые отложения. Такая жидкость хуже смазывает детали и способствует перегреву.
О необходимости проверки состояния масла говорят:
- потемнение;
- мутность;
- резкий запах;
- наличие пены;
- осадок;
- нестабильная работа после прогрева;
- заметное изменение вязкости.
Замену выполняют с учетом регламента и фактического состояния жидкости. Смешивание масел с разными характеристиками без проверки совместимости может ухудшить работу гидросистемы.
Износ гидравлического насоса
Насос создает поток рабочей жидкости, необходимый для работы лебедки, цилиндров и других механизмов. При износе внутренних деталей его производительность снижается. Часть масла перетекает внутри корпуса из зоны высокого давления в зону низкого давления, не выполняя полезной работы.
На ранней стадии насос может обеспечивать нормальную скорость без нагрузки, но не справляться при подъеме тяжелого груза. После прогрева проблема нередко усиливается, поскольку нагретое масло становится менее вязким и легче проходит через увеличенные зазоры.
Характерные признаки износа насоса
На неисправность могут указывать:
- гул или вой;
- вибрация трубопроводов;
- медленная работа нескольких механизмов;
- падение давления под нагрузкой;
- перегрев масла;
- металлические частицы в фильтре;
- нестабильная скорость при постоянных оборотах двигателя.
Оценивать состояние насоса только по шуму нельзя. Похожие звуки возникают при подсосе воздуха, низком уровне масла или забитом всасывающем фильтре. Для точной проверки измеряют давление и производительность в установленных режимах.
Внутренние утечки в гидросистеме
Гидравлическая система может терять давление без наружных следов масла. Внутренние утечки возникают через изношенные уплотнения, зазоры клапанов, распределитель, гидромотор или насос.
При такой неисправности рабочая жидкость продолжает циркулировать внутри системы, но часть потока не доходит до исполнительного механизма. В результате лебедка вращается медленно, а масло нагревается быстрее обычного.
Внутреннюю утечку можно заподозрить, если:
- скорость снижается по мере прогрева;
- давление не достигает нормативного значения;
- отдельный клапан или корпус гидромотора сильно нагревается;
- груз не удерживается в заданном положении;
- при повышении оборотов двигателя улучшение остается незначительным.
Точное место утечки определяют измерением давления, температуры и расхода на разных участках системы.
Неисправность распределителя или регулирующего клапана
Распределитель направляет поток масла к выбранному механизму. Загрязнение каналов, износ золотника, повреждение пружины или неполное перемещение управляющего элемента ограничивают подачу жидкости к лебедке.
Редукционный или предохранительный клапан также способен вызвать снижение скорости. Если он открывается при слишком низком давлении, часть потока преждевременно уходит в сливную линию. Насос работает, но необходимое усилие на гидромоторе не создается.
Причинами неправильной работы клапанов бывают загрязнение, повреждение посадочной поверхности, ослабление пружины, неверная регулировка и износ уплотнений. Самовольное повышение давления без измерений опасно: нагрузка на рукава, насос, гидромотор и соединения может превысить допустимые значения.
Проблемы с гидромотором грузовой лебедки
Гидромотор преобразует энергию потока масла во вращение барабана. Изношенные внутренние элементы увеличивают утечки и уменьшают крутящий момент. Лебедка начинает медленнее поднимать груз, хотя остальные функции автокрана могут работать нормально.
Дополнительные признаки неисправности гидромотора:
- повышенный нагрев корпуса;
- нехарактерный шум;
- рывки барабана;
- утечка через дренажную линию;
- заметная разница между скоростью подъема и опускания;
- снижение тягового усилия.
Состояние гидромотора проверяют вместе с клапанным блоком и линиями подачи. Замена узла без диагностики не даст результата, если причиной ограничения потока остается распределитель или забитый фильтр.
Износ редуктора и подшипников лебедки
Медленный подъем не всегда связан с гидравликой. Повышенное механическое сопротивление в редукторе или опорах барабана также снижает скорость.
Недостаток смазки, повреждение зубьев, износ подшипников и перекос валов увеличивают нагрузку на гидромотор. Энергия расходуется на преодоление трения, детали нагреваются, появляются гул и вибрация.
Редуктор требует проверки, если:
- корпус быстро нагревается;
- в масле присутствует металлическая пыль;
- слышен хруст или периодический стук;
- барабан вращается неравномерно;
- после отключения привода механизм останавливается слишком резко;
- обнаружен люфт вала.
Эксплуатация редуктора с поврежденными подшипниками может закончиться разрушением зубчатой передачи и заклиниванием лебедки.
Неполное растормаживание лебедки
Тормоз удерживает груз после прекращения подачи масла. Во время подъема он должен полностью освобождать барабан. Если колодки или диски продолжают прижиматься, гидромотор преодолевает постоянное сопротивление.
Причиной могут стать загрязнение, коррозия, повреждение пружин, недостаточное управляющее давление, неправильная регулировка или деформация деталей. Тормозной узел при этом перегревается, а скорость подъема снижается.
Признаки неполного растормаживания:
- запах нагретых фрикционных материалов;
- быстрый нагрев тормозного корпуса;
- рывок в начале движения;
- разная скорость при холодном и прогретом механизме;
- повышенная нагрузка на двигатель;
- затрудненное вращение барабана при проверке.
Работа с неисправным тормозом опасна не только перегревом. Нарушение его регулировки может ухудшить удержание груза.
Недостаточная мощность двигателя
Гидравлический насос получает энергию от двигателя через коробку отбора мощности и привод. Если двигатель не развивает требуемые обороты или крутящий момент, гидросистема не сможет обеспечить расчетную производительность.
Причины потери мощности могут быть связаны с топливной системой, воздушным фильтром, турбонаддувом, охлаждением, электронным управлением или общим износом двигателя. При включении лебедки обороты заметно падают, появляется дымность, двигатель работает неустойчиво.
Проверять следует не только сам мотор, но и правильность включения рабочего режима. На некоторых машинах частота вращения регулируется электронной системой. Ошибка датчика, повреждение проводки или ограничение, установленное блоком управления, способно удерживать двигатель на пониженных оборотах.
Неисправность коробки отбора мощности
Коробка отбора мощности передает вращение от трансмиссии к насосу. Износ шестерен, муфты, подшипников или привода включения приводит к потерям и нестабильной работе.
При неполном включении механизм может проскальзывать под нагрузкой. Насос вращается медленнее, чем требуется, а скорость подъема падает. Иногда появляются треск, вибрация или нагрев корпуса.
Проверка включает осмотр креплений, приводных валов, шлицевых соединений и самого механизма включения. Люфт и износ соединений могут долго оставаться незаметными при работе без нагрузки.
Ограничение в рукавах и трубопроводах
Поврежденный рукав способен сохранять нормальный внешний вид, но иметь отслоение внутреннего слоя. Часть материала перекрывает проходное сечение и ограничивает поток масла. Похожая ситуация возникает при деформации трубки, загрязнении штуцера или неправильной установке соединения.
Ограничение чаще проявляется увеличением температуры на отдельном участке. До места сужения давление повышается, после него расход уменьшается. Проверка рукой опасна из-за высокой температуры и риска утечки под давлением. Для диагностики применяют приборы и тепловой контроль.
Рукава осматривают на предмет:
- перегибов;
- вздутий;
- трещин;
- истирания;
- деформации наконечников;
- следов пережатия;
- неправильного радиуса изгиба.
Поврежденные линии меняют на изделия с подходящим рабочим давлением, диаметром и типом соединений.
Перегрев гидравлической системы
При высокой температуре вязкость масла уменьшается, внутренние утечки возрастают, а эффективность насоса и гидромотора снижается. Автокран может нормально работать в начале смены, но через некоторое время поднимать груз заметно медленнее.
К перегреву приводят загрязненный радиатор, неисправный вентилятор, недостаток масла, постоянная работа предохранительного клапана, внутренние утечки и чрезмерная нагрузка.
Недостаточно просто дать технике остыть. Если температура регулярно превышает допустимый уровень, необходимо найти источник тепловыделения. Продолжительная работа в таком режиме ускоряет старение масла, разрушает уплотнения и увеличивает износ деталей.
Электрические и электронные неисправности
Современные автокраны используют датчики, электромагнитные клапаны и электронные блоки для управления гидравликой. Слабый сигнал на катушке клапана, поврежденный разъем или некорректные данные датчика могут ограничивать подачу масла.
Проблема нередко проявляется непостоянно: после вибрации, дождя, мойки или прогрева техника начинает работать медленнее, а затем возвращается к обычному режиму.
Проверке подлежат:
- разъемы и контакты;
- проводка в подвижных зонах;
- напряжение на катушках;
- датчики давления и положения;
- управляющие джойстики;
- блоки управления;
- сохраненные коды неисправностей.
Механическую регулировку гидравлики не следует выполнять до исключения ошибок электронного управления.
Влияние массы груза и вылета стрелы
Иногда снижение скорости не связано с поломкой. Система управления может автоматически ограничивать движение при приближении к допустимой грузовой характеристике. Чем больше вылет стрелы, тем ниже разрешенная масса и выше требования к устойчивости машины.
Электронный ограничитель грузового момента уменьшает скорость или блокирует отдельные операции, если параметры приближаются к опасной зоне. Оператору необходимо сверить массу груза, длину стрелы, угол подъема, положение опор и данные грузовой диаграммы.
Если автокран медленно работает только при определенной конфигурации, проверяют корректность показаний датчиков и соответствие условий подъема расчетным значениям.
Ошибки намотки каната и работа полиспаста
Скорость крюка зависит от схемы запасовки каната. При увеличении числа ветвей полиспаста грузоподъемность возрастает, но крюк перемещается медленнее. Такое изменение является нормальной особенностью работы механизма.
Проблемы возникают при неправильной намотке каната, пересечении витков, заклинивании блоков или повреждении подшипников шкивов. Сопротивление движению увеличивается, канат нагревается и быстрее изнашивается.
Следует проверить:
- правильность запасовки;
- состояние ручьев блоков;
- свободное вращение шкивов;
- укладку каната на барабане;
- отсутствие заломов и расплющивания;
- положение канатоукладчика;
- состояние осей и подшипников.
Работа с поврежденным канатом недопустима независимо от того, сохраняет ли лебедка способность поднимать груз.
Как проводят диагностику
Поиск неисправности начинают с воспроизведения симптома в безопасных условиях. Специалист уточняет, когда появилась проблема, зависит ли она от температуры, массы груза, оборотов двигателя и выбранной операции.
Обычно диагностика включает:
- проверку уровня и состояния масла;
- осмотр на наружные утечки;
- контроль фильтров;
- считывание ошибок электронного блока;
- измерение давления в контрольных точках;
- оценку производительности насоса;
- проверку дренажа гидромотора;
- измерение температуры узлов;
- осмотр тормоза и редуктора лебедки;
- проверку коробки отбора мощности;
- оценку состояния каната и блоков.
Измерения проводят в режимах, указанных технической документацией. Давление без нагрузки может оставаться нормальным, хотя под грузом система не обеспечивает нужную производительность. По этой причине одной проверки на холостом ходу недостаточно.
Что нельзя делать при медленном подъеме
Попытка компенсировать неисправность повышением оборотов двигателя дает временный эффект и увеличивает нагрузку на изношенные детали. Еще опаснее самостоятельная регулировка предохранительного клапана без манометра и нормативных данных.
Не следует:
- продолжать подъем при рывках и падении давления;
- работать с перегретым маслом;
- смешивать случайные гидравлические жидкости;
- устанавливать фильтр с неподходящей пропускной способностью;
- менять настройку клапанов без диагностики;
- использовать поврежденные рукава;
- обходить электронные ограничения безопасности;
- поднимать груз при неисправном тормозе лебедки.
Если груз уже находится в подвешенном состоянии, любые действия выполняют по установленной аварийной процедуре. Находиться под стрелой или грузом запрещено.
Как снизить риск повторной неисправности
Стабильная работа подъемного механизма зависит от регулярного обслуживания и контроля фактического состояния техники. Интервалы замены расходных материалов корректируют с учетом температуры, запыленности, продолжительности смен и характера нагрузки.
Полезно фиксировать в журнале:
- показания счетчика моточасов;
- даты замены масла и фильтров;
- температуру гидросистемы;
- обнаруженные утечки;
- результаты замеров давления;
- выполненные регулировки;
- замененные детали;
- особенности работы под нагрузкой.
Такие записи помогают заметить постепенное снижение производительности и связать его с конкретным обслуживанием или ремонтом.
Заключение
Медленный подъем груза может быть вызван нехваткой масла, загрязненным фильтром, износом насоса, внутренними утечками, неисправностью гидромотора, тормоза или редуктора. На скорость также влияют мощность двигателя, состояние коробки отбора мощности, температура рабочей жидкости, электронное управление и схема запасовки каната.
Диагностика должна учитывать весь путь передачи энергии: от двигателя и привода насоса до гидравлических клапанов, лебедки, каната и блоков. Замена деталей без измерения давления, расхода и температуры часто не устраняет причину. Чем раньше зафиксировано снижение скорости, тем выше вероятность ограничиться обслуживанием или ремонтом отдельного узла, не дожидаясь серьезного отказа грузоподъемного механизма.
