В мире автомобильной инженерии каждое устройство и элемент играют важную роль в слаженной работе всей системы. Однако среди множества компонентов, обеспечивающих эффективную работу двигателя внутреннего сгорания, особое внимание уделяется клапанам. Несмотря на кажущуюся простоту, клапан — это не просто цилиндрический стержень. Это один из важнейших элементов газораспределительного механизма (ГРМ), от которого зависит работа мотора, его мощность, надежность и долговечность. В этой статье мы подробно рассмотрим, что представляет собой клапан, какие функции он выполняет, как устроен, из каких материалов изготавливается и почему его конструкция — это техническое достижение, отточенное десятилетиями практики и развития.
Что такое клапан: определение и назначение

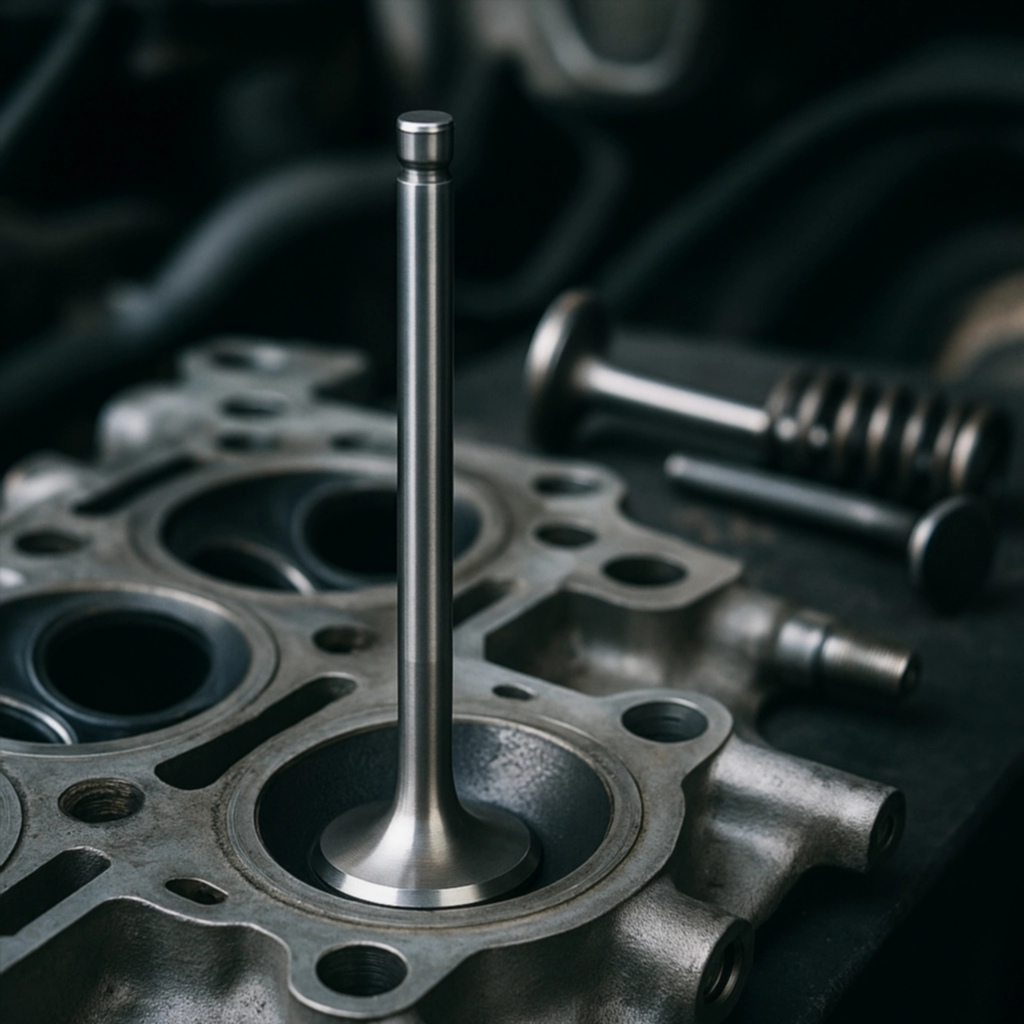

Автомобильный клапан представляет собой цилиндрический стержень с грибовидной шляпкой на одном конце. Он выполняет функцию открытия и закрытия каналов, через которые в цилиндр двигателя поступает воздух с топливом (впускной клапан) и удаляются отработанные газы (выпускной клапан). Его основная задача — обеспечить точное чередование этих процессов в соответствии с фазами работы двигателя. Таким образом, клапан — это не просто «проход» или «барьер», а активный участник в управлении потоками энергии внутри двигателя.
История появления клапанного механизма
Первые двигатели внутреннего сгорания имели примитивные клапанные системы или вовсе не имели их, как в случае с двухтактными агрегатами. Однако с развитием технологий инженеры пришли к необходимости точного управления впуском и выпуском. Уже в начале XX века начали широко применяться механические клапаны с пружинным возвратом. С этого момента началась эволюция современных систем ГРМ, которые мы наблюдаем сегодня.
Основные виды клапанов в двигателе
Существует два основных типа клапанов, применяемых в ДВС:
- Впускной клапан — служит для поступления топливовоздушной смеси в камеру сгорания. Он обычно большего диаметра, чем выпускной, для обеспечения максимального наполнения цилиндра.
- Выпускной клапан — удаляет отработанные газы после сгорания смеси. Он работает в более жестких условиях из-за высокой температуры отработанных газов.
Также встречаются:
- Обратные клапаны (в системах охлаждения, смазки и топливоподачи);
- Электромагнитные клапаны (например, в системах рециркуляции выхлопных газов, EGR);
- Клапаны с изменяемыми фазами газораспределения.
Однако основное внимание в статье будет сосредоточено именно на клапанах газораспределительного механизма.
Устройство клапана: детали конструкции
Типичный клапан состоит из следующих компонентов:
- Головка клапана (тарелка) — плоский диск, перекрывающий седло в головке цилиндра. Имеет форму усечённого конуса для герметичного прилегания.
- Стержень клапана — длинная цилиндрическая часть, по которой клапан перемещается внутри направляющей втулки.
- Фаска — наклонная поверхность на тарелке клапана, которая обеспечивает прилегание к седлу.
- Конус под сухари — канавка для фиксации пружины клапана.
- Направляющая втулка — втулка в головке блока цилиндров, по которой скользит стержень клапана.
- Маслосъемный колпачок — предотвращает попадание масла в камеру сгорания по стержню клапана.
Принцип работы клапанного механизма
Работа клапана управляется распределительным валом. Он передаёт движение через кулачок, который при повороте нажимает на клапан (непосредственно или через толкатель). При этом клапан опускается и открывает проход. Как только кулачок перестаёт давить, пружина возвращает клапан в закрытое положение. Таким образом, обеспечивается строгая синхронизация открытия и закрытия клапанов с движением поршня в цилиндре.
Материалы и технологии производства
Клапаны изготавливаются из жаропрочных сталей и сплавов, так как особенно выпускные клапаны подвергаются воздействию высоких температур и агрессивной среды. Обычно применяются:
- Хромоникелевые стали — для повышения устойчивости к коррозии;
- Жаропрочные сплавы (например, на основе никеля или кобальта) — для выпускных клапанов;
- Нитрирование и азотирование поверхности — для повышения износостойкости;
- Напыление стеллита на фаску клапана — для лучшего контакта с седлом;
- Пустотелые клапаны с натрием — применяются в спортивных и турбированных двигателях для лучшего теплоотвода.
Износ и поломки клапанов
Клапаны — это элементы, подвергающиеся интенсивным нагрузкам, и потому изнашиваются с течением времени. Основные причины выхода из строя:
- Прогорание фаски (чаще у выпускных клапанов);
- Износ стержня и направляющей втулки;
- Загрязнение или разрушение маслосъемного колпачка;
- Деформация при перегреве;
- Неправильный зазор в механизме ГРМ.
Поломка клапана может привести к фатальному повреждению двигателя, особенно если происходит его контакт с поршнем.
Клапанные зазоры и необходимость регулировки
Одним из ключевых параметров в работе клапанного механизма является тепловой зазор между кулачком распредвала и толкателем. Он необходим из-за теплового расширения металла при нагреве. Нарушение зазора приводит либо к неполному открытию клапана (недостаточная мощность), либо к его неполному закрытию (прогорание). В современных моторах применяются гидрокомпенсаторы, которые автоматически регулируют зазор, но в классических ДВС регулировка зазора проводится вручную.
Современные технологии: изменяемые фазы газораспределения
Современные двигатели используют системы VVT (Variable Valve Timing) или VANOS, которые позволяют изменять фазы открытия клапанов в зависимости от оборотов двигателя и нагрузки. Это даёт:
- Повышенную мощность;
- Экономию топлива;
- Снижение выбросов.
В таких системах клапан остаётся тем же — цилиндрическим стержнем с грибовидной головкой, но методы его привода и управления значительно усложнены.
Клапаны и тюнинг двигателя
При доработке мотора для повышения производительности часто используются клапаны увеличенного диаметра, облегчённые компоненты, а также титановые клапаны. Кроме того, производители спортивных моторов используют системы с пневматическим приводом клапанов (например, в Формуле-1), где исключаются традиционные пружины.
Проверка состояния клапанов и их замена
Диагностика состояния клапанов проводится при помощи:
- Замера компрессии в цилиндрах;
- Эндоскопической проверки;
- Демонтажа головки блока цилиндров.
При необходимости клапаны шлифуются (если нет сильного износа), заменяются на новые или притираются к седлу. Седла и фаски обрабатываются при помощи специальной пасты и притирочных инструментов.
Клапан — скромный, но незаменимый герой
Несмотря на простую на первый взгляд конструкцию, клапан — это не просто металлический цилиндрический стержень. Это важнейший элемент всей системы, обеспечивающий точное, ритмичное и слаженное дыхание двигателя. Без исправной работы клапанов автомобиль теряет мощность, становится неэкономичным, а в худших случаях — вовсе выходит из строя. Именно поэтому качественное изготовление, правильная регулировка и своевременное обслуживание клапанов критически важны для долговечности и эффективности мотора.
Заключение
Клапан — это яркий пример того, как простая геометрия может быть воплощением высокой инженерной мысли. Этот цилиндрический стержень с грибовидной головкой стал неотъемлемой частью прогресса автомобильной отрасли, и по сей день продолжает совершенствоваться. От карбюраторных моторов до современных турбированных агрегатов с электронным управлением, клапан остаётся ключевым компонентом, без которого невозможна работа двигателя внутреннего сгорания.
